| نام تجاری: | FLRT |
| Model Number: | 13 3/4 "FSA437G |
| مقدار تولیدی: | 10 c قطعه |
| توانایی عرضه: | 300 قطعه در هر سه ماه |

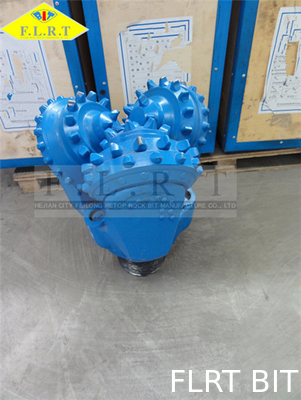

13 3/4 "FSA437G ، TCI Bit ، یاتاقان مهر و موم شده مهر و موم شده با محافظ سنج ، غلتک Tricone غلتکی ، بیت مته Tricone
توصیه می شود پارامترهای دریل برای درخواست
| انواع و کد IADC | 417 | 437 447 | 517 527 | 537 547 | 617 627 | 637 | |
| WOB | KN / mm (Bit Dia.) | 0.9 0.4 0.4 | 0.9 0.4 0.4 | 0.35 35 1.0 | 1.0 0.5 0.5 | 1.1 0. 0.6 | 1.2 7 0.7 |
| Lb / in. (بیت دیا.) | 2214 22 5142 | 2214 22 5142 | 2000 ~ 5714 | 2857 7 5714 | 6228 34 6285 | 4000 ~ 6857 | |
| سرعت چرخش (دور در دقیقه) | 60 140 140 | 60 140 140 | 50 125 125 | 50 110 110 | 40 100 100 | 40 80 80 | |
نمودار فوق اندازه ها و انواع متداول موجود را نشان می دهد ، ما اندازه ها و انواع دیگر سنگ های بیت را نیز تولید می کنیم که در این لیست ظاهر نمی شوند. لطفا برای اطلاعات بیشتر با ما تماس بگیرید
طراحی یاطاقان ژورنال
یاطاقان ژورنال باید یک هندسه تحمل متعادل و استحکام ژورنال کافی را داشته باشد و ضخامت فیلم روان کننده فشار قوی را که در طول روغنکاری هیدرودینامیکی ایجاد شده است ، به حداکثر برساند. ضخامت فیلمهای روان کننده تحت تأثیر:
- نواحی سطح
- ژورنال و قطر مخروط
- ترخیص بین مجله و مخروط
تحمل تولید باید دقیق باشد تا سطح صحیح عمل کند. گرد بودن سطح ژورنال و مخروط حائز اهمیت است و اگر هر بخشی از یاتاقان از دور خارج نشود ، تأثیر رژیم روغن کاری تحت تأثیر منفی قرار خواهد گرفت.
متالورژی یاتاقان باید متعادل باشد تا در هنگام روغنکاری مرز ، حداقل حرارت تولید شود. سطوح مخروطی از جنس استیل است. آستینهای نرم و نقره ای روی ژورنال نصب شده اند. صیقل های نقره ای به راحتی و بی نظمی های جزئی سطح ماشینکاری به سرعت صاف می شوند. این صافی عملکرد اصطکاک کم و روانکاری یکنواخت را روی سطح یاتاقان تضمین می کند
