| نام تجاری: | FLRT |
| Model Number: | 9 5/8 "FSG515G |
| مقدار تولیدی: | 10رایانه های شخصی |
| توانایی عرضه: | 300 قطعه در هر سه ماه |

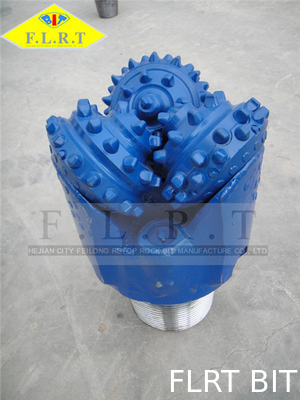

9 5/8 "FSG515G، TCI Bit، بلبرینگ مهر و موم شده مهر و موم شده ، بیت غلتک Tricone ، بیت مته Tricone
مشخصات محصول
اندازه بیت: 9 5/8 اینچ (244.5 میلی متر)
IADC: 515
سریال: FG
نوع دندان: (TCI) کاربید تنگستن کاربید
اتصال: 6 پین 5/8 اینچی API REG PIN
نازل: سه نازل جت (جانبی)
اندازه در دسترس است
از 3 7 / 8inch به 36inch
توصیه می شود پارامترهای دریل برای درخواست
| انواع و کد IADC | 415 | 435 445 | 515 525 | 535 545 | 615 625 | 635 | |
| WOB | KN / mm (Bit Dia.) | 0.95 35 0.35 | 0.95 35 0.35 | 0.7 0.4 0.4 | 0.7 0.4 0.4 | 0.45 ~ 1.1 | 0.5 0.5 0.5 1.2 |
| Lb / in. (بیت دیا.) | 2000 ~ 5428 | 2000 ~ 5428 | 4000 22 2285 | 4000 22 2285 | 6271 ~ 6285 | 6857 28 2857 | |
| سرعت چرخش (دور در دقیقه) | 60 150 150 | 60 150 150 | 80 140 140 | 80 120 120 | 60 110 110 | 50 100 100 | |
بیشتر بیت های مخروطی غلطک آنچه را که یک نوع یاطاقان توپ است به نظر می رسند. این ویژگی حفظ مخروط است. توپ ها از جدا شدن مخروط ها از مجلاتشان جلوگیری می کنند. سرانجام ، سیستم روانکاری شامل روان کننده ای است که در تمام طول عمر سیستم تحمل ، روغن کاری یاتاقان ها و مهرها را فراهم می کند. این ویژگی ها در زیر توضیح داده شده است.
یاتاقان های غلتکی یک سیستم تحمل بیت متداول است زیرا می توانند با اطمینان از بارهای بزرگ پشتیبانی کنند و به طور کلی در محیط حفاری عملکرد خوبی دارند. آنها معمولاً از بیت هایی با قطر بزرگتر استفاده می شوند (> 14 اینچ) ، که از فضای بدنی بیشتری برای اسکان غلطک ها برخوردار هستند. برای افزایش عمر تحمل ، تولید کنندگان پیشرو به طور مداوم در حال تحقیق روی مواد تحمل ، اندازه و شکل هستند.
یاتاقان مجله شامل حداقل یک سطح چرخشی است که توسط یک فیلم روان کننده از مجله جدا شده است. سطوح به گونه ای طراحی شده اند که فیلم روان کننده آنها را از هم جدا می کند. در صورت لمس آنها ، جفت شدن اجزای بلبرینگ طمع یا احتمالاً فیوز می شود. تا زمانی که روغن کاری رضایت بخش ارائه شود و بارگیری در محدوده طراحی باقی بماند ، یاطاقان ژورنال بسیار کارآمد هستند. شکل 3 مجامع غلتک و بلبرینگ را مقایسه می کند.
