جزئیات محصول:
پرداخت:
|
نوع بلبرینگ: | یاتاقان غلتکی مهر و موم شده | مواد برش: | TCI |
---|---|---|---|
استاندارد: | API-7-1 ، ISO 9001: 2008 | سلسله: | FSG |
IADC: | 515 | ج: | محافظ سنج تقویت شده |
رنگ: | آبی | ||
برجسته: | غلتک مخروطی غلتکی,بیت غلتک سنگ تریکون |

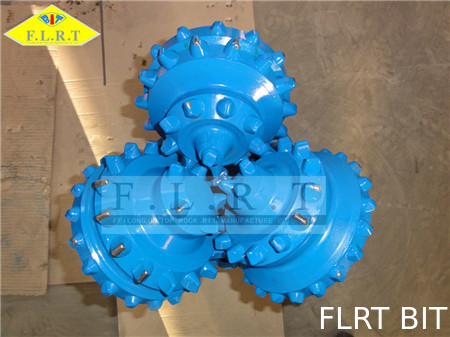

13 5/8 "FSG515G، TCI Bit، بلبرینگ مهر و موم شده مهر و موم شده ، بیت غلتک Tricone ، محافظ سنج تقویت شده
مشخصات محصول
اندازه بیت: 13 5/8 اینچ (346.1 میلی متر)
IADC: 515
سریال: FSG
نوع دندان: (TCI) کاربید تنگستن کاربید
اتصال: 6 پین 5/8 اینچی API REG PIN
نازل: سه نازل جت (جانبی)
اندازه در دسترس است
از 3 7 / 8inch به 36inch
توصیه می شود پارامترهای دریل برای درخواست
انواع و کد IADC | 415 | 435 445 | 515 525 | 535 545 | 615 625 | 635 | |
WOB | KN / mm (Bit Dia.) | 0.95 35 0.35 | 0.95 35 0.35 | 0.7 0.4 0.4 | 0.7 0.4 0.4 | 0.45 ~ 1.1 | 1.2 0.5 5/0 |
Lb / in. (بیت دیا.) | 2000 ~ 5428 | 2000 ~ 5428 | 4000 22 2285 | 4000 22 2285 | 6271 ~ 6285 | 6857 28 2857 | |
سرعت چرخش (دور در دقیقه) | 60 150 150 | 60 150 150 | 80 140 140 | 80 120 120 | 60 110 110 | 50 100 100 |
نمودار فوق اندازه ها و انواع متداول موجود را نشان می دهد ، ما اندازه ها و انواع دیگر سنگ های بیت را نیز تولید می کنیم که در این لیست ظاهر نمی شوند. لطفا برای اطلاعات بیشتر با ما تماس بگیرید
طراحی ROLLER CONE BIT CONE DESIGN
هر سه مخروط شکل یکسان دارند به جز اینکه مخروط شماره یک نقطه نیزه دارد. یکی از اصلی ترین عواملی که باید مورد توجه قرار گیرد ، در طراحی مخروط ها ، زاویه ژورنال یا پین است. زاویه ژورنال بین محور ژورنال و افقی شکل می گیرد. از آنجا که هر سه مخروط در کنار هم قرار گرفته اند ، زاویه ژورنال کانتور بیرونی بیت را مشخص می کند. استفاده از زاویه بزرگ اندازه قطر مخروط را افزایش می دهد و برای بیت های تشکیل نرم مناسب ترین است. اگرچه این باعث افزایش اندازه مخروط می شود ، باید نوک سنج را به سمت داخل آورد تا از سوراخ سنج سوراخ شود.
یک عامل مهم که بر زاویه ژورنال تأثیر می گذارد میزان مشبک یا اتصالات (یعنی مسافتی که برسهای دندانهای یک مخروط در شیارهای دیگر گسترش می یابد) است. میزان واسطه در چندین بیت در طراحی بیت تأثیر دارد.
1. اجازه می دهد تا فضای بیشتری برای عمق دندان ، فضای بیشتر برای یاتاقان ها و ضخامت مخروط بیشتر فراهم شود
2. این امکان تمیز کردن مکانیکی شیارها را فراهم می کند ، بنابراین به جلوگیری از لکه دار شدن بیت کمک می کند
۳- فضای لازم را برای ایجاد یک مخروط در مرکز سوراخ فراهم می کند تا از اثرات پیچ خوردگی جلوگیری کند
4- با افزایش لغزش مخروط به عمل برش مخروط ها کمک می کند.
